اجزای اصلی برج خنک ‌کننده چیلر

فرآیندهای صنعتی و تولیدی، همواره با تولید آبهای داغ همراه می باشد. این آبهای داغ را نمیتوان به همین شکل مجددا مورد استفاده قرار داد و بایستی خنک شوند. چراکه آبهای داغ میتوانند موجب آسیب رساندن به دستگاه ها، رسوب گذاری جداره‌ها و کاهش کیفیت محصولات شوند. کولینگ تاور بمنظور خنکسازی همین آبهای داغ در بیش از ۹۷% صنایع جهان مورد استفاده قرار میگیرد. بلــــــــــــه؛ درست خواندید… در بیش از ۹۷% صنایع جهان؛ تا بیشتر مشخص شود که خرید اصولی و نگهداری صحیح اجزای برج خنک کننده، تا چه حد میتواند دارای اهمیت باشد!

لوازم جانبی برج خنک کننده | فروش قطعات جانبی کولینگ تاور | کارا فناور اطلس پارسی

نحوه عملکرد برج خنک کننده تبخیری بدین صورت است که آبهای گرم صنعتی، ابتدا از طریق لوله‌های ورودی به درون دستگاه راه پیدا میکنند. سپس بوسیله‌ی پمپ به شبکه توزیع آب قرار گرفته در بالای برج هدایت میشوند. در ادامه این آبهای گرم از طریق افشانک‌ها (نازلها) بر روی سطح پکینگ برج خنک کننده ریخته میشوند. این آبها بر روی سطح پکینگ، تشکیل لایه هایی کم‌عمق میدهند تا سریعتر خنک شوند. فن‌های دستگاه نیز همزمان هوای خنک خارج از دستگاه را مکیده و به درون کولینگ تاور وارد میکنند.

با به جریان درآمدن هوا بر روی سطح پکینگ، جریان هوا و لایه های آب با یکدیگر تماس مستقیم برقرار خواهند کرد. درنتیجه عملیات تبخیر در کولینگ تاور رخ میدهد و خنکسازی آب تکمیل میگردد. آبهای خنک شده نهایتاَ به بیسین (تشتک) برج ریخته شده و از طریق لوله های خروجی، به خط تولید و صنعت بازمیگرند. برج خنک کننده صنعتی برای صنایع سنگین در مناطق خشک و کم آب بسیار مناسب است.

اجزاء برج خنک کننده عبارت است از الکتروموتور، فن، سیستم کاهش دور یا ، تنوره فن، ساپورت سیستم متحرک، بدنه، سیستم توزیع آب، قطره گیر، پکینگ، لوور یا دریچه هوا، تشت آب سرد، فلنج های ورود و خروج، سامپ و نردبام.

طراحی و انتخاب اجزای برج خنک کننده به عهده کارشناس طراحی برج خنک کننده می باشد. استفاده از متریال و روش مناسب در ساخت برج خنک کن باعث افزایش عمر می شود. این اجزا باید به صورت صحیحی مونتاژ شوند تا در هنگام کار برج خنک کننده مشکلی پیش نیاید.در این مطلب از سری مقالات سایت قصد داریم تا اجزاء یک برج خنک کننده و عملکرد هر کدام از ا جزاء را برای شما همراهان گرامی شرح دهیم؛ پس با ما همراه باشید.

شرح بخش های مختلف برج خنک کننده

اجزای برج خنک کن

به طور کلی اجزای برج خنک کننده شامل چند بخش اصلی می شود:

که هر بخش دارای نقش و وظایف جداگانه می باشد که در ادامه به شرح آن می پردازیم.

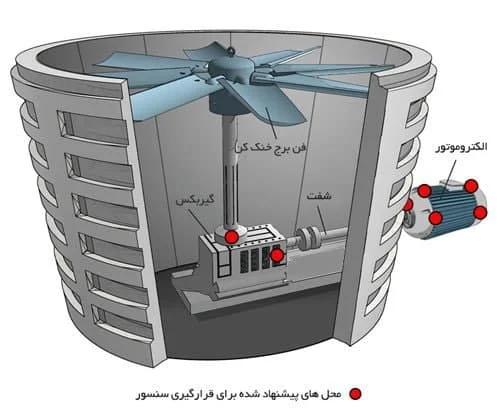

  • قسمت متحرک و سیستم انتقال نیرو

این قسمت شامل ، سیستم کاهش دور، و ساپورت های نگهدارنده است که نقش به جریان انداختن هوا در درون برج خنک کننده می باشد.

  • سازه و اسکلت برج خنک کننده

سازه و نقش محافظت از گردش آب و تحمل تجهیزات و قطعات برج خنک کننده را دارد. بدنه برج خنک کننده شامل ، بدنه و تشت برج خنک کننده می باشد.

  • سطوح انتقال حرارت یا پکینگ ها

سطوح انتقال حرارت جهت ایجاد سطح گسترده و زمان بیشتر تماس میان آب و هوا می باشد. این پکینگ ها نقش اصلی خنک کردن آب را در به عهده دارند.  معمولاً از پکینگ برج خنک کننده کولینگ تاور در انواع برج خنک‌کننده بتنی یا سیمانی دست‌ساز استفاده می‌شود.

اجزاء و قطعات کولینگ تاور

مطابق با تصویر بالا، اجزاء یک برج خنک کننده به ترتیب شماره عبارتند از:

  1. الکتروموتور: انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند و باعث دوران پروانه برج خنک کننده می شود.
  2. تشت توزیع آب: نقش توزیع آب گرم به روی پکینگ ها را دارد.
  3. محفظه فن: برای محافظت از فن و جلوگیری از ورود اجسام خارجی است.
  4. اسکلت برج خنک کننده: نقش نگهدارنده و تحمل وزن قطعات برج خنک کننده را دارد.
  5. دریچه ورود هوا: ناحیه ورود هوا می باشد و از پرتاب آب به بیرون جلوگیری می کند.
  6. پکینگ ها: نقش ایجاد سطح تماس میان آب و هوا و خنک کردن آب را دارد.
  7. سر ریز: در صورت افزایش آب درون تشت ، آب اضافی را سر ریز می کند.
  8. فلنج خروجی: آب خروج از برج خنک کننده از این فلنج خارج می شود.
  9. شیر تخلیه: جهت تخلیه آب تشت برج خنک کننده می باشد.
  10. سیستم کاهش دور (کاهنده دور موتور): برای کاهش سرعت دوران پروانه مورد استفاده قرار می گیرد.
  11. فن: جهت به جریان انداختن هوا مورد استفاده قرار می گیرد.
  12. حفاظ فن: برای محافظت از فن مورد استفاده قرار می گیرد.
  13. بدنه: بدنه نقش نگهداری آب درون خود و تحمل قطعات را بر عهده دارد.
  14. تشت آبسرد: نقش جمع آوری آب سرد درون تشت را دارد.
  15. پایه زیرین: نگهدارنده تشت آب می باشد.
  16. شیر پر کن اتوماتیک: به صورت اتوماتیک سطح آب درون تشت را پر می کند.
  17. شیر پر کن دستی: به صورت دستی آب تشت را پر می کند.
  18. صافی: برای جلوگیری از ورود جسم خارجی و آشغال به درون لوله مورد استفاده قرار می گیرد.

سایر اجزای تشکیل دهنده برج خنک کننده

روتور: بخش متحرک الکتروموتور کولینگ تاور

ایستانه: بخش ثابت الکتروموتور

اسپرینکلرهد: سیستم توزیع آب دستگاه که میتواند ثابت یا متحرک باشد.

گارد فن: محافظ فنها می باشد تا افراد و پرندگان به درون فن سقوط نکنند.

نردبان: دسترسی به فضای بالای کولینگ تاور و حوضچه آرامش بالایی

پروانه: پروانه همان فن دستگاه است.

درب دسترسی: امکان دسترسی به درون دستگاه

خرید برج خنک کننده از بهترین شرکت سازنده ایران

شرکت ما سالهاست که نام خود را به عنوان یکی از برترین مجموعه های طراحی و تولید انواع برج خنک کننده مدارباز، آدیاباتیک، مداربسته، خشک، هیبریدی، جریان طبیعی، جریان مکانیکی، جریان مخالف، کولینگ تاور جریان متقاطع، کولینگ تاور هیبرید و … در قلب بسیاری از پروژه های بزرگ کشور حک نموده است.

مجموعه ما تنها به پاسخگویی موفق به نیازهای داخلی بسنده نکرده و همواره به صادرات انواع برج خنک کننده، چیلر، یخساز صنعتی، مبدل حرارتی، هواساز، منبع کویل دار، فن کویل، داکت اسپلیت، سختی گیر رزینی، پکیج تصفیه فاضلاب صنعتی، اگزاست فن، یونیت هیتر و ده‌ها محصول صنعتی دیگر نیز پرداخته است. پکینگ توربو اسپلش  نوعی مدیا در برج خنک کن یا کولینگ تاورهای صنعتی بوده که با نام «پکینگ توربو» از آنها یاد می‌گردد.

کندانسورها یا چگالنده ها

کندانسورها (Condensers) در فارسی به چگالنده معروف هستند. چگالنده‌ها یک خنک کننده سیال هستند که بخار را به مایع تبدیل می‌کنند و بیش‌تر در نیروگاه‌ها و اجزا برج خنک کننده به شکل پره‌های غول پیکر (شبیه به فن) مورد استفاده قرار می‌گیرند. چگالنده‌ها گاهی در فرایند تولید برق نیز به کار گرفته می‌شوند. پالایشگاه‌ها و ساختمان‌های ادارای برای خنک کردن فضاهای بزرگ صنعتی‌شان از این وسیله استفاده می‌کنند.

قابلیت استفاده در ابعاد بزرگ و کوچک

شاید این سوال در ذهن پدید آید که با این حساب، با آن چه که در مورد برزگی اجزا برج خنک کننده گفتیم می‌شود از این دستگاه تنها در ابعاد بزرگ کارخانه‌ای و پالایشگاهی استفاده کرد. اما جالب است بدانیم که برج خنک کننده بنا به استفاده و سفارش، می‌تواند ابعاد کوچک‌تری هم داشته باشد.
